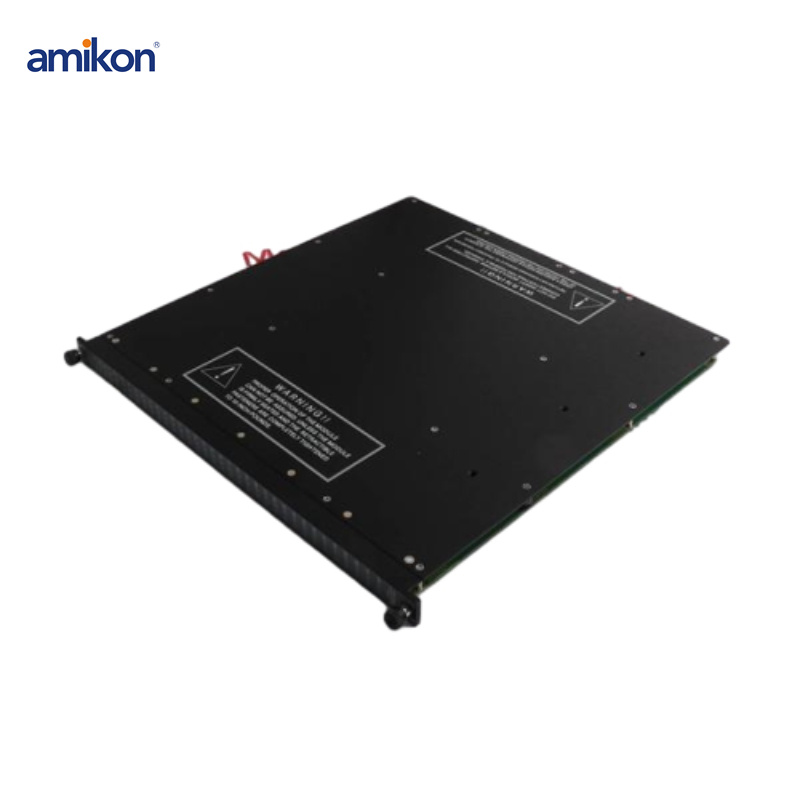

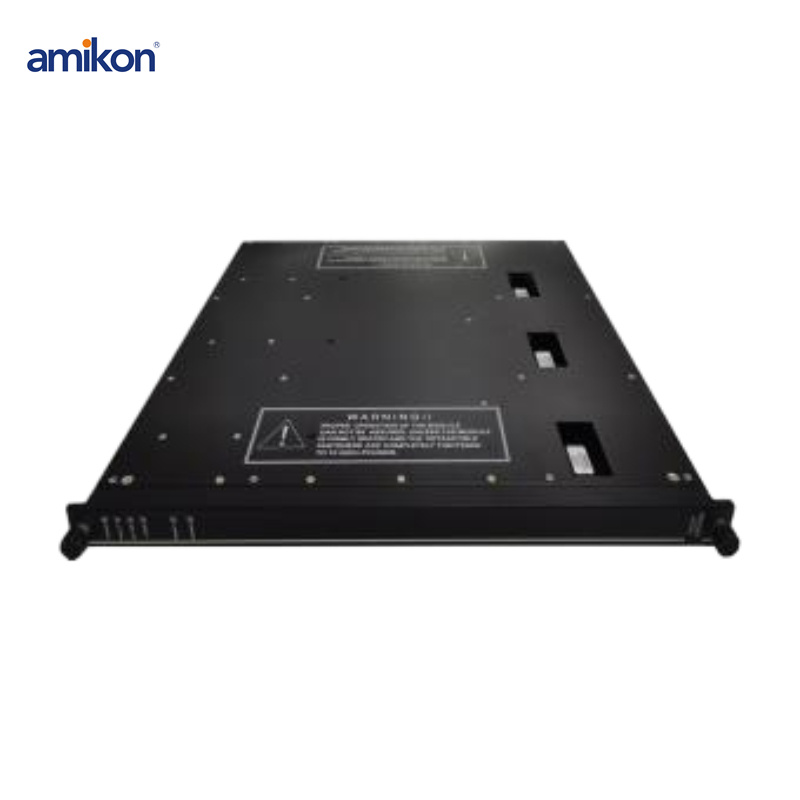

Module d'entrée numérique Triconex 3564

Module d'entrée numérique Triconex 3564

Description du produit

Modules d'entrée numérique à 64 points

Chaque module d'entrée numérique (DI) à 64 points possède trois canaux isolés qui traitent indépendamment toutes les données entrantes. Un microprocesseur sur chaque canal analyse chaque point d'entrée, compile les données et les transmet aux processeurs principaux à la demande. Les données d'entrée sont ensuite vérifiées par les processeurs principaux juste avant traitement afin de garantir une intégrité maximale. Tous les modules d'entrée numérique assurent un diagnostic complet et continu pour chaque canal. Une défaillance sur un canal active le témoin de défaut, qui déclenche à son tour l'alarme du châssis. Un module TMR est garanti de fonctionner correctement en présence d'un seul défaut et peut fonctionner correctement avec certains types de défauts multiples. Tous les modules d'entrée numérique prennent en charge les modules de secours à chaud et nécessitent un panneau de terminaison externe (ETP) séparé avec une interface de câble vers le fond de panier Tricon. Chaque module est détrompé mécaniquement pour empêcher toute installation incorrecte dans un châssis.

Caractéristiques Spécification

Code couleur Rouge foncé

Nombre de points d'entrée : 64,

Plage d'entrée recommandée : 15–30 V CC

Tension maximale : 36 V CC

Niveau de commutation : Arrêt à Marche 12 V CC typique, 15 V CC dans le pire des cas

Niveau de commutation : Marche/Arrêt : 8 Vcc typique, 6 Vcc dans le pire des cas

Hystérésis typique 4 VCC

Courant nominal d'enclenchement : 2 à 3 mA

Impédance d'entrée > 3,0 kΩ nominale

Délai d'entrée : passage de l'arrêt à la mise en marche < 2 ms

Délai d'entrée : Marche/Arrêt < 2 ms

Isolation ponctuelle, isolation optique minimale de 1500 V CC

Indicateur d'état : Marche ou Arrêt (1 point par état)

Indicateur d'état : État du module : Réussi, Défaut, Actif, Pouvoir

Puissance logique < 10 watts

Puissance nominale de champ : 0,2 watt par point de conduction, 0,5 watt à la tension de champ maximale

Courant de fuite vers le châssis à 60 Hz : Non applicable

Fréquence de basculement d'entrée 1 : Maximum toutes les 100 ms

Taux de basculement d'entrée 1 : Minimum, état activé Non requis

Taux de basculement d'entrée 1 : Minimum, état désactivé Non requis

En cas de dysfonctionnement du point Off2 : durée < 2 ms maximum

En cas de dysfonctionnement du point d'arrêt 2 : Tension < VIN

En cas de dysfonctionnement du point d'arrêt 2 : cycle de service de 50 %, typique

Impédance < 10 Ω
