IS200TBAIH1CED GE Mark V Carte à bornes d'E/S analogiques

Carte à bornes d'E/S analogiques GE Mark V IS200TBAIH1CED

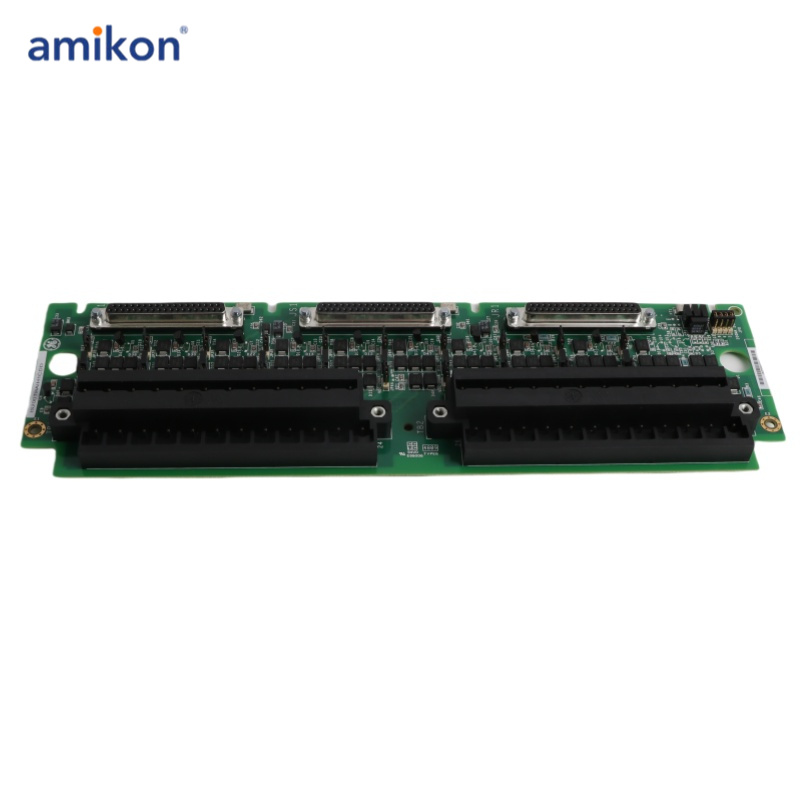

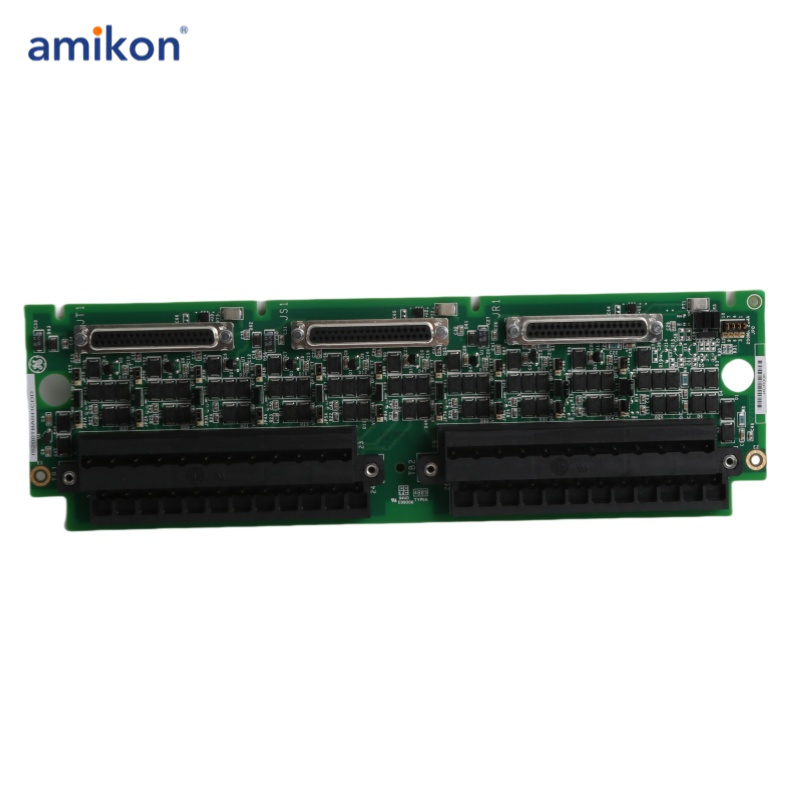

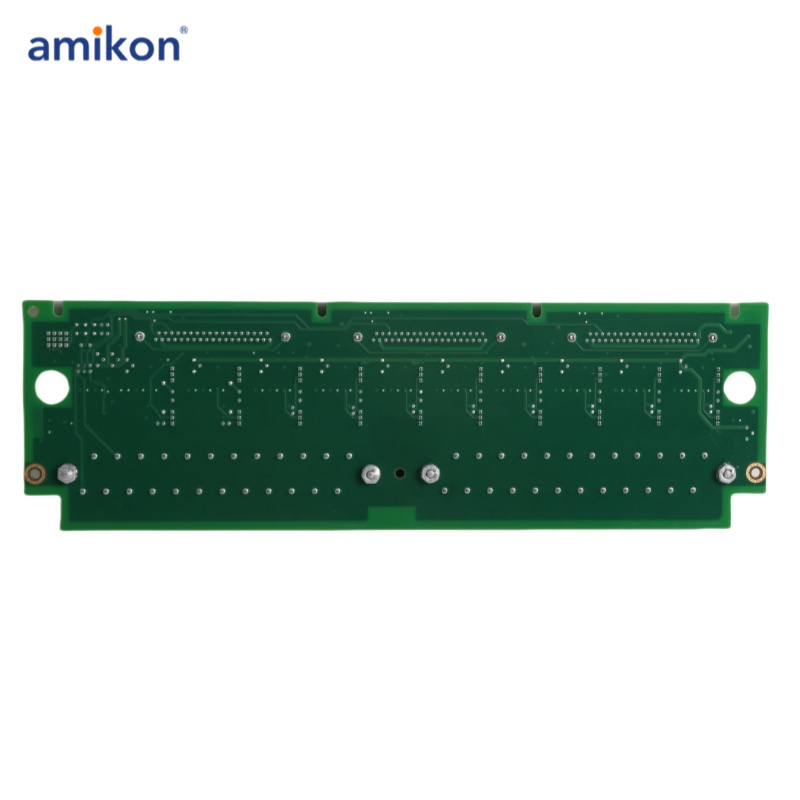

IS200TBAIH1CED est un bornier d'E/S analogique développé par GE. Il fait partie du système de contrôle Mark VIe. Le bornier d'entrée/sortie analogique (TBAI) est un composant des systèmes de contrôle, offrant des fonctionnalités polyvalentes et des capacités robustes pour gérer les signaux analogiques. Il facilite l'intégration d'entrées analogiques, prenant en charge jusqu'à 10 canaux. Ces entrées sont conçues pour accueillir différents types de transmetteurs, notamment des transducteurs à deux, trois fils, quatre fils ou alimentés en externe. Cette flexibilité permet une intégration transparente avec différents types de capteurs et d'appareils de mesure.

Caractéristiques :
-Capacités de sortie analogique : en plus des entrées analogiques, il fournit deux canaux de sortie qui peuvent être configurés pour produire des signaux de courant 0-20 mA ou 0-200 mA. Cette polyvalence permet un contrôle et une modulation précis des signaux de sortie pour répondre aux exigences spécifiques du système.
-Circuit de suppression du bruit : pour garantir l'intégrité et la fiabilité du signal, les canaux d'entrée et de sortie sont équipés de circuits de suppression du bruit. Cette fonctionnalité protège contre les surtensions et le bruit haute fréquence, maintenant la qualité et la stabilité du signal même dans des environnements d'exploitation difficiles.
-Options de connectivité : conçu avec trois connecteurs à broches DC-37 adaptés à la connexion aux VAIC. Pour les applications simplex, un seul connecteur (JR1) est utilisé, tandis que les applications TMR (Triple Modular Redundant) exploitent les trois connecteurs. Cette configuration permet une intégration et une communication transparentes entre TBAI et les VAIC, garantissant des performances et une fiabilité optimales.
-Fonctionnement dans les applications TMR : dans les configurations TMR, les signaux d'entrée sont répartis sur les trois connecteurs dédiés aux commandes R, S et T. La carte combine intelligemment le courant de sortie des trois pilotes connectés et détermine le courant total à l'aide d'un shunt de mesure. Ce signal de courant total est ensuite présenté aux VAIC pour une régulation basée sur le point de consigne commandé, permettant un contrôle et une synchronisation précis dans les architectures de systèmes redondantes.
