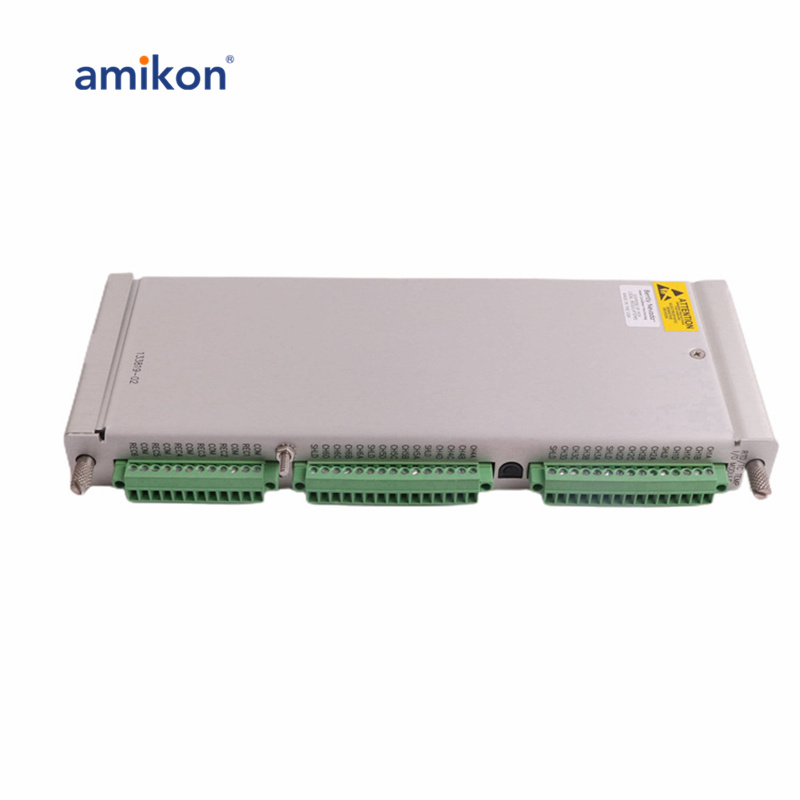

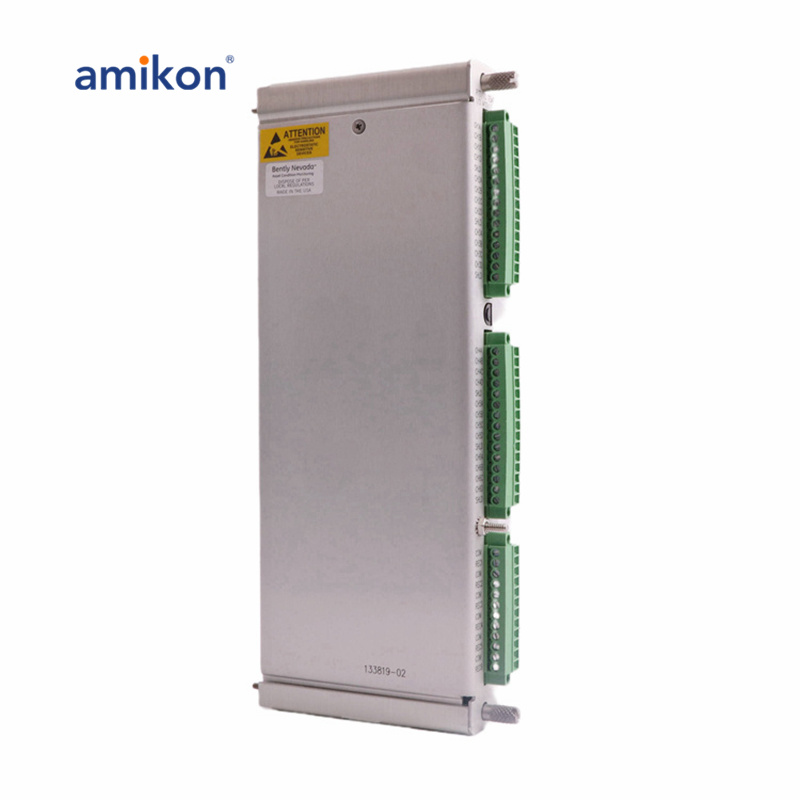

Bently Nevada 133819-02 Module d'E / S

Spécifications
Numéro de pièce: 133819-02
Fabricant: Bently Nevada
série: 3500
Type de produit: module d'E / S tempor RTD / TC
Disponibilité: en stock
pays de fabrication: États-Unis (États-Unis)

133819-02 est un module d'E / S temporaire RTD / TC développé par General Electric. Il s'agit d'un module d'E / S non isolé RTD / TC 3500/61 avec des terminaisons internes. Parallèlement à ce composant, le système fonctionne sur la surveillance de la température et reçoit à la fois les entrées de température de température et de thermocouple de résistance. Les modules système conditionnent ces entrées. Ils les comparent avec les points de consigne d'alarme programmables de l'utilisateur.

133819-02 Description fonctionnelle
Les entrées de température du thermocouple (TC) et de la température de température (RTD) sont toutes deux soutenues par les modules de moniteurs de température GE / Bently Nevada 3500/60 et 3500/61, qui offrent six canaux de surveillance de la température. Ces entrées sont conditionnellement par rapport aux points de consigne d'alarme programmables par les modules. La seule différence entre les 3500/60 et 3500/61 est que ce dernier a des sorties d'enregistreur pour chacun de ses six canaux, alors que le premier ne le fait pas.
À l'aide du logiciel de configuration 3500 Rack, l'utilisateur configure les modules pour effectuer des lectures de température RTD ou TC. Il existe des variations de plusieurs modules d'E / S qui sont isolés RTD / TC non isolés ou TC. La version non isolée RTD / TC peut être configurée pour prendre des entrées qui sont soit TC, RTD ou une combinaison de TC et RTD. L'isolement de canal à canal de 250 VDC est fourni par la version isolée TC pour sauvegarder contre les interférences extérieures.
Les moniteurs de température doivent être installés les uns à côté des autres en groupes de trois lorsqu'ils sont utilisés dans une configuration redondante à triple modulaire (TMR). Le système utilise deux méthodes de vote différentes lors de la configuration de cette manière pour garantir la précision et prévenir les défaillances d'un seul point.

133819-02 Fonctionnalités

Si le système 3500 fonctionne dans un environnement avec une température ambiante supérieure à + 35 ° C, la plage à échelle complète disponible sera diminuée lors de l'utilisation de l'un ou l'autre des modules d'E / S thermocouple isolés (-03 ou -04 option). La plage sera abaissée à -76F à + 1832F, ou -60C à + 1000C. Le système ne fonctionnera pas efficacement dans cette situation, il ne devrait donc pas être configuré pour fonctionner avec ces paramètres. Le logiciel de configuration du rack permettra à l'utilisateur de configurer un canal jusqu'à -100c
