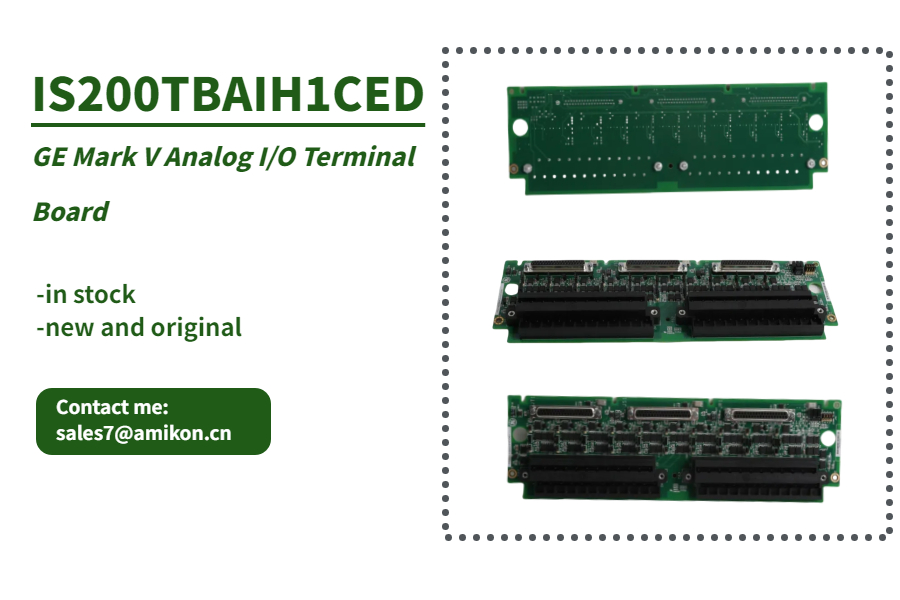

IS200TBAIH1CED - Bornier d'E/S analogiques
Paramètre |
Spécification |
Numéro de pièce |
|
Fabricant |
Électricité générale |
Pays de fabrication |
États-Unis d'Amérique (USA) |
Température |
-30°C à 65°C |
Taille |
10,16 cm de largeur x 33,02 cm de hauteur |
Type de produit |
Borne d'E/S analogiques |
Disponibilité |
En stock |
Série |
Marc VIe |
Comprendre le IS200TBAIH1CED Bornier d'E/S analogiques
L'IS200TBAIH1CED est une carte à bornes d'E/S analogiques développée par General Electric (GE) et constitue un composant essentiel du système de contrôle Mark VIe. Conçu pour gérer efficacement les signaux analogiques, il prend en charge des fonctionnalités polyvalentes et des performances robustes, ce qui en fait un élément essentiel des systèmes de contrôle industriels modernes.
Principales fonctionnalités de IS200TBAIH1CED
Capacités de sortie analogique
Le bornier IS200TBAIH1CED prend en charge deux canaux de sortie analogiques, qui peuvent être configurés pour émettre des signaux de courant 0-20 mA ou 0-200 mA. Cette flexibilité permet un contrôle précis des signaux de sortie, garantissant que le bornier répond aux diverses exigences du système. Ces capacités permettent une intégration efficace avec une large gamme de capteurs et d'appareils de mesure.
Circuit de suppression du bruit
Pour garantir l'intégrité et la fiabilité du signal, le bornier est équipé d'un circuit de suppression du bruit pour les canaux d'entrée et de sortie. Cette fonctionnalité protège contre les surtensions et le bruit haute fréquence, garantissant la qualité et la stabilité du signal même dans des environnements opérationnels difficiles.
Options de connectivité
L'IS200TBAIH1CED comprend trois connecteurs DC-37 broches, qui facilitent la connexion aux cartes d'entrée/sortie analogiques de tension (VAIC). Pour les applications simplex, un seul connecteur (JR1) est utilisé, tandis que les trois connecteurs sont utilisés pour les applications triplement modulaires redondantes (TMR). Cette configuration garantit une intégration et une communication transparentes avec les VAIC, améliorant ainsi la fiabilité du système.
Fonctionnement dans les applications TMR
Le bornier IS200TBAIH1CED démontre des performances supérieures dans les configurations TMR :
Distribution des signaux : les signaux d'entrée sont distribués sur trois connecteurs dédiés aux commandes R, S et T.
Mesure du courant : la carte combine la sortie de courant de trois pilotes et calcule le courant total à l'aide d'un shunt de mesure.
Régulation précise : ce signal de courant total est envoyé aux VAIC pour une régulation précise basée sur le point de consigne commandé, garantissant une synchronisation précise dans les architectures de systèmes redondantes.
Fonctionnalités de diagnostic avancées
Surveillance des chutes de tension
Pour surveiller les niveaux de courant de sortie, le bornier IS200TBAIH1CED utilise une résistance série pour mesurer la chute de tension aux bornes du circuit. Tout niveau de courant anormal déclenche des alarmes de diagnostic ou des défauts via les VAIC, garantissant un retour d'information en temps réel et une détection des défauts.
Périphérique d'identification du connecteur
Chaque connecteur de câble comporte un dispositif d'identification qui comprend des informations critiques telles que le numéro de série de la carte, le type, le numéro de révision et l'emplacement du connecteur (JR, JS, JT). Si les VAIC détectent des divergences ou des inadéquations, des défauts d'incompatibilité matérielle sont déclenchés, garantissant ainsi une identification et une compatibilité appropriées.
Mécanismes de détection des défauts
Les mécanismes avancés de détection des défauts du bornier fournissent des diagnostics en temps réel. Des anomalies dans le courant de sortie ou des problèmes d'incompatibilité matérielle entraînent des alarmes ou des défauts de diagnostic, permettant aux opérateurs d'identifier et de résoudre efficacement les problèmes.
Intégration avec les systèmes de contrôle
Les données de diagnostic du bornier IS200TBAIH1CED sont parfaitement intégrées dans le système de contrôle plus large. Cette intégration permet aux opérateurs de surveiller l'état du bornier et de résoudre les problèmes de manière proactive, améliorant ainsi la fiabilité et l'efficacité globales du système.
Conclusion
Le bornier d'E/S analogique IS200TBAIH1CED de GE est un composant très polyvalent et fiable du système de contrôle Mark VIe. Grâce à ses fonctionnalités avancées, telles que des capacités de sortie analogiques flexibles, des circuits de suppression du bruit et des diagnostics robustes, ce bornier garantit une intégration transparente, des performances optimales et une fiabilité améliorée du système. En tirant parti de ces capacités, les opérateurs peuvent obtenir un contrôle précis, minimiser les temps d'arrêt et rationaliser les efforts de maintenance, ce qui en fait un atout précieux dans les environnements de contrôle industriel.
