9905-969 - Module d'entrée analogique Linknet à 6 canaux

November 15,2024

9905-969 - Module d'entrée analogique Linknet à 6 canaux

Spécification	Détails
Numéro de pièce	9905-969
Fabricant	Woodward
Dimensions	14L x 11H x 4P
Type d'affichage	2 lignes x 24 caractères
Précision	1 % à 25°C
Entrée d'alimentation	18 à 32 V (CC)
Réseau vers canal d'E/S	277 V (ca)
Entrée d'alimentation vers le réseau	277 V (ca)
Entrée d'alimentation vers canal d'E/S	500 V
Normes d'humidité	20 et 55°C à 95% pendant 48h
Tension d'entrée	+24 Vcc à 1 A
Clavier/Affichage	30 Clavier multifonctions
Plage de température	–40 à +55°C
Poids	9,11 livres
Disponibilité	En stock
Pays d'origine	États-Unis

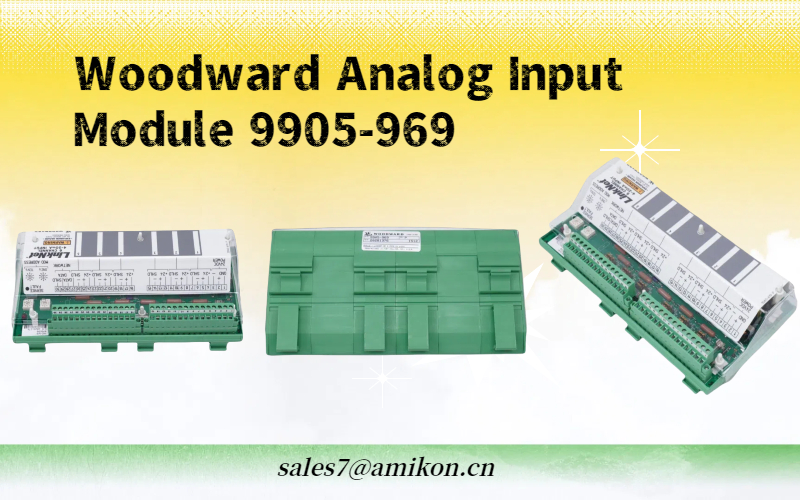

Présentation du module d'entrée analogique Woodward 9905-969
Le Woodward 9905-969 est un module d'entrée analogique à 6 canaux qui joue un rôle crucial dans les systèmes de contrôle distribués. Conçu spécifiquement pour le système de contrôle NetCon, ce module aide les utilisateurs à gérer des capacités d'E/S distribuées simples et peu coûteuses. Il est idéal pour les applications impliquant des signaux analogiques tels que 4-20 mA, ce qui en fait une option polyvalente pour les tâches de surveillance et de contrôle.

Le rôle de LINKnet et son architecture réseau
Au cœur du module Woodward 9905-969 se trouve le réseau d'E/S distribuées LINKnet. Ce réseau est conçu pour faciliter une communication simple et fiable entre le contrôleur NetCon et les modules d'E/S. La structure du réseau prend en charge jusqu'à quatre lignes réseau autonomes, chaque ligne réseau pouvant connecter jusqu'à 60 modules d'E/S. Chacun de ces modules peut communiquer avec le contrôleur NetCon via un seul fil à paire torsadée, offrant ainsi une solution efficace et rentable pour l'extension des systèmes de contrôle.

L'une des caractéristiques marquantes de cette architecture est sa capacité à relier jusqu'à 240 modules d'E/S, chacun équipé de plusieurs canaux. Cette évolutivité garantit que le réseau peut croître selon les besoins, ce qui en fait une option très flexible pour diverses applications industrielles.

Configuration du réseau : comment configurer et utiliser le module 9905-969
La configuration du module 9905-969 est simple. Il utilise des commutateurs rotatifs sur le module LINKnet pour configurer l'adresse réseau, permettant une intégration rapide et facile dans le système. Ces commutateurs sont cruciaux car ils garantissent que le module communique avec le contrôleur NetCon à la bonne adresse, facilitant ainsi un fonctionnement fluide et sans erreur.

Le processus de configuration consiste à s'assurer que l'adresse réseau définie pour le module dans le codeur MOE correspond à l'adresse définie par les commutateurs rotatifs. Cette compatibilité garantit que tous les nœuds du réseau fonctionnent à la même vitesse et peuvent communiquer sans interruption ni retard.

Caractéristiques matérielles du module d'entrée analogique 9905-969
Le module Woodward 9905-969 dispose d'une configuration matérielle robuste conçue pour la fiabilité et l'efficacité. Chaque réseau est alimenté par un seul module de contrôleur NetCon, qui prend en charge une variété de modules d'E/S, notamment des modules thermocouple, RTD, discrets et 4-20 mA. Le module d'entrée analogique lui-même offre six canaux, lui permettant de gérer plusieurs signaux à la fois.

De plus, d'autres types de modules d'E/S sont disponibles dans le même réseau, tels que des modules de sortie relais à huit canaux et des modules d'entrées discrètes à 16 canaux. Cette large gamme de modules améliore la flexibilité du système, le rendant adapté à une variété d'applications industrielles.

Montage et installation : configuration facile pour les environnements industriels
Le module 9905-969 est conçu dans un souci de praticité. Il est logé dans un boîtier de module de terminaison de terrain Phoenix en plastique, ce qui le rend adapté au montage sur rail DIN. Cette fonctionnalité permet une installation facile dans les armoires de commande ou dans d'autres zones proches de la turbine, à condition que l'installation réponde aux normes de température et de vibration requises.

Sa conception compacte et durable garantit que le module peut fonctionner efficacement même dans des environnements industriels difficiles, ce qui en fait un composant fiable pour une utilisation à long terme dans les systèmes de contrôle distribués.

Conclusion
Le module d'entrée analogique Woodward 9905-969 est un composant essentiel pour les systèmes de contrôle industriels qui nécessitent des capacités d'E/S distribuées. Grâce à son intégration facile au réseau LINKnet, à sa configuration efficace et à ses options matérielles flexibles, il constitue une solution fiable et évolutive pour gérer les signaux d'entrée analogiques dans divers environnements industriels. Que vous étendiez un système de contrôle existant ou en installiez un nouveau, le module 9905-969 offre une solution puissante et rentable qui répond aux exigences des systèmes d'automatisation modernes.
